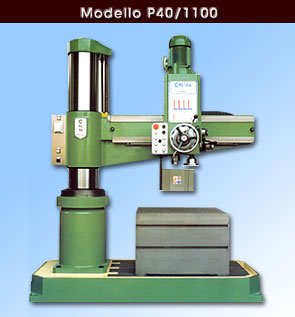

DATI TECNICI
SPECIFICATIONS |
ACC.
STEEL |
GHISA
CASTIRON |
CAPACITA' DI FORATURA
Drilling capacity |
Kg./mm² |
R=50/60 |
R=22 |
FORATURA DAL PIENO
Drilling in solid |
mm. |
40 |
50 |
ALLARGATURA (D/2 preforato)
Counterboring (1/2 Ø predrilled) |
mm. |
70 |
90 |
FILETTATURA
Threading |
mm. |
40 |
50 |
ALESATURA
Boring |
mm. |
100 |
110 |
MANDRINO Diametro
Spindle diameter |
mm. |
45/65 |
CORSA
Traverse |
mm. |
240 |
CONO MORSE
Morse Taper |
C.M. |
4 |
NUMERO delle VELOCITA'
Speeds |
|
12 |
VELOCITA' di ROTAZIONE
Spindle speed rpm |
RPM |
39-1700 |
NUMERO AVANZAMENTI
Feeds nr |
|
4 |
AVANZAMENTI
Feeds mm./rev. |
mm./g./ |
0,05-0,3 |
POTENZA MOTORE
Motor HP |
HP |
4-3 |
COLONNA
Column |
Ø |
260 |
SBRACCIO UTILE
Arm lenght |
mm. |
1.100 |
RAGGIO MAX FORATURA
Max drilling radius |
mm. |
1.230 |
RAGGIO MIN FORATURA
Min drilling radius |
mm. |
380 |
SPOSTAMENTO LONGITUDINALE TESTA
Traverse of head on arm |
mm. |
850 |
DISTANZA MAX MANDRINO/basamento
Max distance spindle/base |
mm. |
1.365 |
DISTANZA MIN MANDRINO/basamento
Min distance spindle/base |
mm. |
475 |
SPOSTAMENTO BRACCIO IN ALTEZZA
Traverse of arm on column |
mm. |
650 |
BASAMENTO Altezza
Base Height |
mm. |
190 |
LUNGHEZZA
Lenght |
mm. |
1.850 |
LARGHEZZA
Width |
mm. |
760 |
ALTEZZA
TOT.MACCHINA
Total height of machine |
mm. |
2.165 |
PESO APPROSSIMATIVO
Approx. weight |
Kg. |
1.950 |
